配網調度的最佳工具、營配調一體化的得力助手

1.研發背景

1）電力管理系統（PMS）、地理信息系統（GIS）在配網運維中已廣泛應用，配電自動化系統（DAS）發展迅速；

2）配網結構日益復雜、變化頻繁，目前運行的配網信息系統中靜態圖模及開關狀態與實際不一致普遍存在，嚴重影響配網調度和營配調一體化信息系統的應用。

3）缺乏滿足配網調度需求的輔助系統，調度員無奈使用類似紙質圖形或使用繪圖工具自己繪制配網圖模進行調度，費時費力且存在安全風險。

4）失去調度的使用與檢驗，配網信息系統中靜態圖模和動態數據維護的錯漏積少成多，惡性循環。

2.系統特點

·配網數據可以分為靜態數據和動態數據。

·靜態數據：描述網絡結構、連接關系、線路、電桿、配網站房、變壓器等設備數據，由配電運維部門及其下屬供電所使用統一的生產管理系統PMS和地理信息系統GIS維護；

·動態數據：描述當前電網的運行狀態，分為實時數據和模擬操作數據，實時數據主要由配電自動化系統采集處理，包括遙測（電流、電壓、有功、無功等）和遙信（開關、閘刀狀態），對于不能采集實時狀態的開關閘刀則必須通過模擬操作改變狀態。

·基于GIS配網專題圖的調控智能操作票系統（DISPS）綜合解決配網靜態圖模數據、動態數據、調度操作管理等迫切需求，使用統一數據源，整合全網模型，實現調度操作安全校核和配網圖實一致。

   相關系統之間數據交互見圖1：

圖1  DISPS與PMS、DAS數據交互示意圖

· 以統一的PMS、GIS為數據源，根據PMS系統的異動消息自動獲取更新的配網專題圖（系統圖、單線圖、開關站圖）與CIM模型，轉化為獨創的配網可視化共享數據模型；

· 自動導入主網圖模，與配網圖模結合生成調度管轄范圍內全網一次設備的完整系統，與實際電網一致；

· 借助獨特的紅黑圖管理，調度員可以按停復役狀態快速切換使用，實現停復役開票與執行；（見圖2）

· 優化子系統調入調出算法，提高加載圖模及運行速度；

· 實現配網調度操作票的點圖成票、模擬預演、拓樸著色、安全校核、流程管理；（見圖3）

· 調度操作指令執行后自動發布開關變位與設備置牌消息，同步DAS及PMS系統的設備狀態；

· 用于反事故演習和事故處理的配網調度員仿真培訓功能，可根據配網常見故障設置相應條件進行觸發，學員（指受訓調度員）能在與實際系統相同的環境中進行操作、事故處理及系統恢復的培訓；

· 可提供ActiveX組件向第三方應用系統（如OMS）提供整合方案。

圖2 異動及紅黑圖管理（霞雪667線改造）

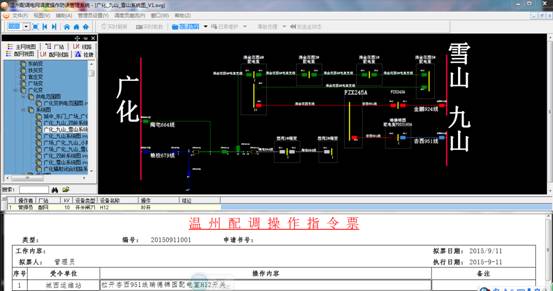

圖3  點圖成票 (溫州配網“廣化_雪山_九山”系統)

3.典型用戶：浙江溫州配調，歡迎前去考察交流！

    本系統于2015年10月率先在浙江溫州配電運檢中心配網調度室通過驗收，并投入正常運行至今，用戶反映先進實用。溫州配調直接調度溫州全市1280余條10kV配網線路，3萬余個開關，規模龐大。該系統與南瑞配電自動化系統OPEN3200通過IEB總線雙向數據通信。

4.作用與效益

1）為配網調度提供一套實用的智能防誤系統：直接使用由配網運維部門提供的配網圖模，無需調度自己繪圖。具有圖形成票、防誤校核、指令執行自動變位和發布等迫切需要的輔助功能，大幅提高工作效率和操作安全性。

2）保障營配調一體化信息系統 “圖實一致”的配網數據：顯著提高調度對于配網靜、動態數據進行檢驗和管理的能力，確保配網靜態圖模和動態數據的正確。

3）為其它高級應用創造條件：一個由調度日常使用、監督并與實際狀態保持一致的配網數據系統是非常寶貴的資源，在此基礎上，可以實現配網實時線損、潮流、可靠性等計算分析，從根本上提高配網的管理水平和服務能力，促進智能配電網建設。
