QTouch光伏運維平臺介紹
1 概述QTouch光伏運維平臺以互聯網+光伏運維服務為目標，實現電力裝備智能云運維。項目實施的整體經濟效益目標如下：為客戶提供基于云平臺
1 概述
QTouch光伏運維平臺以互聯網+光伏運維服務為目標，實現電力裝備“智能云運維”。
項目實施的整體經濟效益目標如下：
為客戶提供基于云平臺的WEB方式數據監控業務，從而取消原傳統的監控SCADA運行值班系統；
為客戶提供基于云平臺的運維響應、及調度指揮系統，通過APP實時調度企業運維人員或設備運維服務人員，能夠快速鎖定故障，及時處理故障，減少故障對企業生產的影響，減低損失；
為客戶管理層提供基于云平臺的WEB和APP方式的智能分析系統，達到對運行工況、運行效率、節能分析、能效、需求側管理等方面的智能分析評估業務。
2 整體方案
2.1 系統結構圖
整個系統分為4層結構，其中設備層指光伏電力等設備；采集層指具有本地采集，并按舜通規約上傳的數據采集器；傳輸層分為2個部分，一部分的功能在采集器，具有加密/認證、斷點續傳、自描述、智能控制功能，另一部分在前置通訊服務器，提供在線接入，加密授權，設備在線管理等功能；應用層為數據服務器和web服務器，提供云運維業務功能模塊。

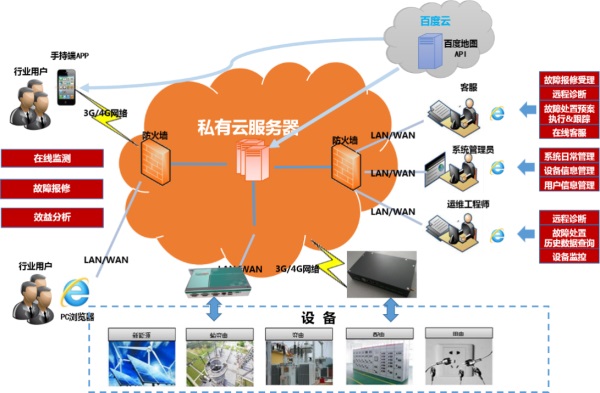

系統結構圖如下所示：

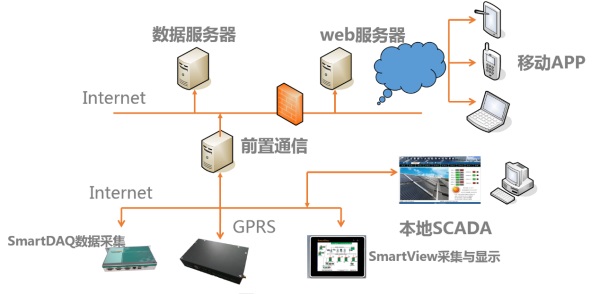

技術方案拓撲圖如下所示：
2.2 軟件構架

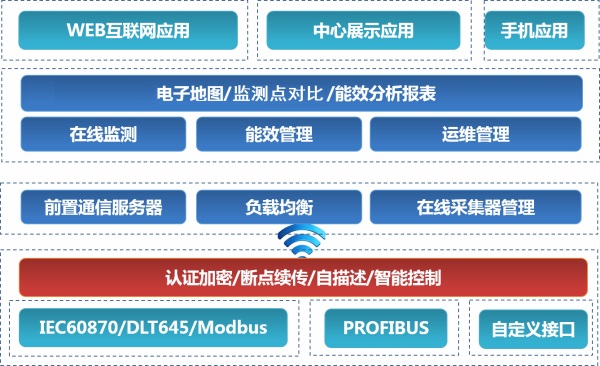

軟件主用功能模塊體現在實時監控、智能分析和在線運維上，實時監控提供實時與歷史的在線數據監控功能；智能分析提供包括數據、波形、故障預警、容錯、用電質量和能效的分析及報告；在線運維體現了在線服務的功能模塊，實現在線報修，在線監控，故障分析，維修管理等內容。主要功能顯示如下：
3 QTouch互聯網平臺設計與應用
3.1 平臺應用說明

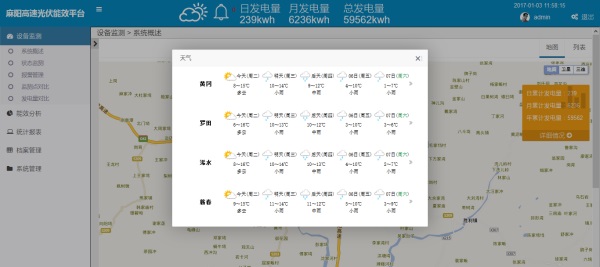

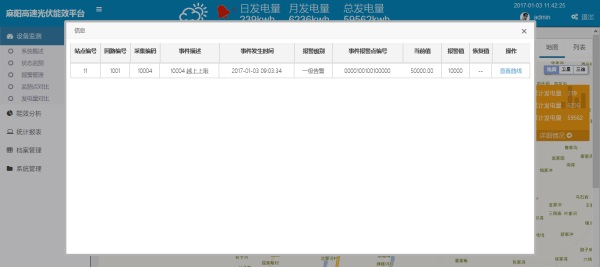

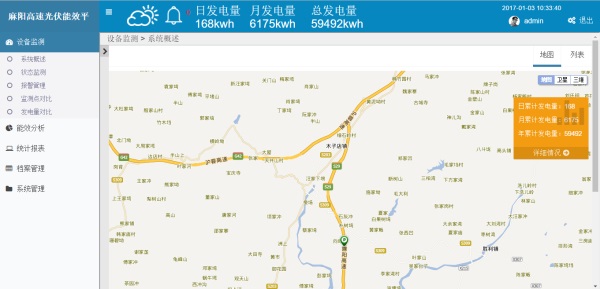

系統首頁:進入系統首頁之后，畫面整體為左中右三塊布局，左邊為項目列表，以樹形結果顯示，中間為GIS地圖、天氣信息、報警信息以及發電量信息，右側為實時數據顯示。當用戶選擇左邊某個項目時，GIS地圖會跳轉到對應的地點，右側會顯示當前項目的實時數據。如果當前有報警信息產生，則報警信息鈴鐺會變紅、鈴鐺右上角的紅色數字顯示當前未閱讀報警數據數量。如下圖所示：
2）狀態監測

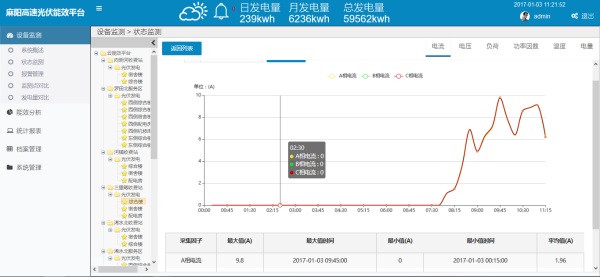

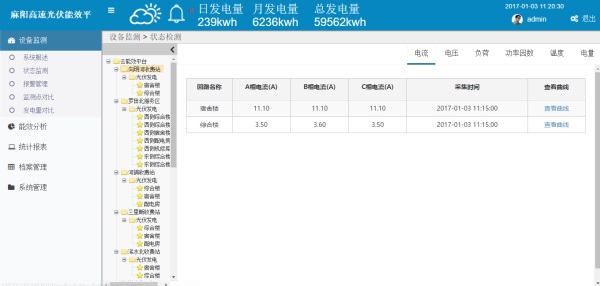

單擊Tree項目，切換不同的選項卡則會進入相應數據界面:

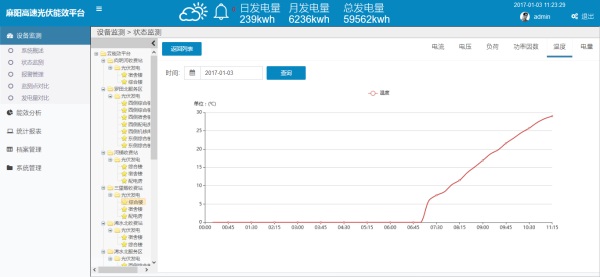

點擊查看曲線即可查看當日曲線。
3）報警數據：

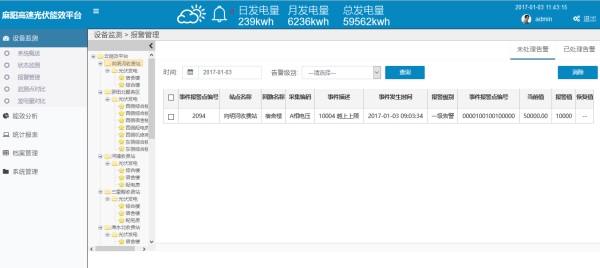

數據報警頁面如下所示：
4）發電量對比：

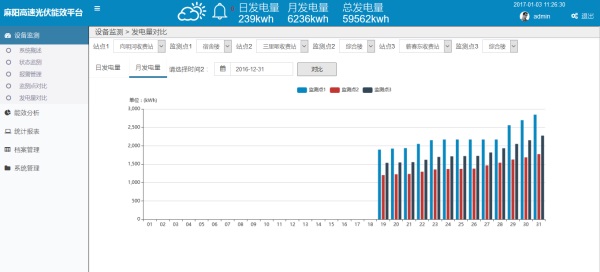

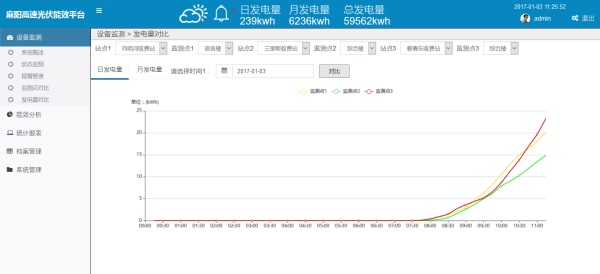

選擇三個監測點和對比時間，即可展示日發電量的曲線對比和月發電量的柱狀圖對比。
5）負荷分析：

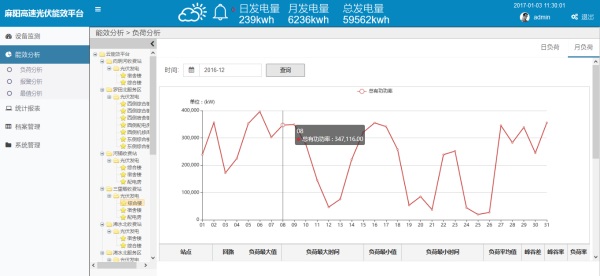

顯示一個監測點當日、月的負荷情況。
6）發電量報表：

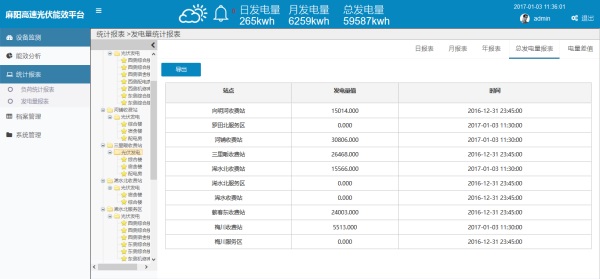

可以看到每個監測點的日語年發電量情況，以及各個站點的總發電和一個時間段內的發電量情況。
5）系統管理:
系統管理模塊主要包括了系統設置、用戶權限設置、項目管理和因素管理四個模塊。
系統設置：系統設置主要設置系統運行參數，包括系統信息、數據字典、系統日志和菜單管理；

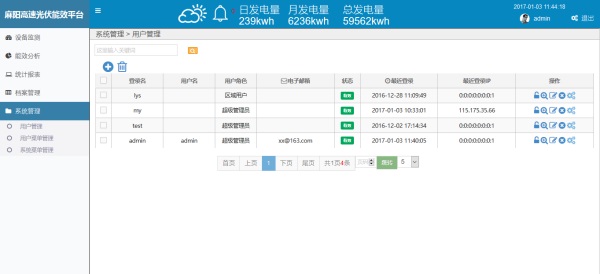

用戶權限設置：主要根據系統用戶、角色的不同，分別賦予不同的使用權限；
項目管理：主要管理監控項目的基礎信息配置；
因素管理：主要配置綜合分析模塊，項目可查詢哪些因素。
