一、　 概述

　　武漢舜通智能科技有限公司于2014年12月承接了三亞雙大國際公館項目的電力監控與電能管理系統。

　　三亞雙大國際公館項目監控部分有1個配電室，在地下停車場。高壓微機保護裝置和低壓電力儀表分布是橫豎相連，監控室在該配電室內。針對三亞雙大國際公館項目的實際情況，通過計算機和通訊網絡，將現場設備連接為一個有機的整體，實現電網設備運行的遠程監控和集中管理。

　　設計的電力監控與電能管理系統具備全電參量測量、電能計量與高壓分合閘遠程控制等功能。設計中充分體現系統的可用性、先進性、方便性、安全性、可靠性、可擴展性及系統性價比的合理性。

　　二、項目介紹

　　本項目為三亞雙大國際公館項目監控系統的制作。項目位于海南省三亞市河西路。主要涉及內容為6臺高壓微機保護裝置的監控與檢測，81塊多功能電力儀表的數據采集與顯示。

　　本系統實現的主要功能為：

　　1、高壓系統一次圖體現其線路結構，能實時顯示各綜保的遙信、遙測值，并能遠程下發控制其分合閘（設置的權限，登錄密碼即可操作）及其狀態。

　　2、以表格形式，清楚顯示出各低壓電力儀表的三相電壓，三相電流，有功、無功功率，有功、無功電能等實時值，方便實時查看。

　　3、安裝mysql數據庫，能查詢各儀表的歷史數據，并以EXCEL表格導出、打印。

　　4、差值報表能夠查詢各回路儀表的電能使用情況。

　　5、顯示高壓保護裝置實時報警情況，方便及時處理；以及歷史報警查詢。

　　三、系統結構

　　本電力監控系統，共涉及設備為6臺高壓微機保護裝置、81塊多功能電力儀表。經過分析，為本項目配置設備電腦一套、通訊管理機QT2411臺。

　　接線分布如下圖：

　　

　　四、監控界面

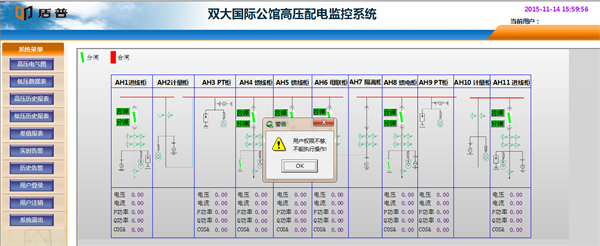

　　當前用戶為未登錄時，控制高壓分合閘將會被限制，如下：

　　

　　登錄后，當前用戶會有顯示，此時下發控制分合閘才有效，如下：

　　

　　低壓實時數據采集：

　　

　　歷史報表查詢：

　　

　　差值報表查詢：

　　

　　五、 結束語

　　QTouch-Enersys型電力監控系統及電能管理系統具有實用性、安全性、系統的實時性、穩定性、可擴展性、易維護性。隨著計算機信息技術的普及，高低壓配電智能化的要求也越來越高，變配電監控及配電管理使得實現配電室的無人職守真正成為現實。
