紅外報警系統主要由5對主動紅外入侵報警器和一臺入侵報警主機組成，對臺區圍墻周圍動態變化進行實時監測報警。防止監控不法人員通過翻越圍墻進入臺區內。

　　機房門禁系統主要用R485型四門禁控制箱、R485接口轉換、pc主控、電磁鎖，門禁電磁開關和門禁讀卡器組成，該系統是針對機房設計，主要是防止非機房工作人員隨意進入機房，增強機房工作的保密性。

　　臺區大小門門禁系統又分為小門的獨立感應卡/密碼門禁系統和臺區大門的阿爾卡諾平開門系統。此系統杜絕了無關人員未經許可隨意進入現象，防止不法人員闖入辦公大樓，確保了辦公室機房的安全和保密性,同時做得了對出入臺區的人員和車輛進行有效的管制。這將對臺區安全防范智能化管理，提高臺內管理職能化，加強臺區的安全保密工作起到積極作用。



1　臺區監控安保系統設計思路

　　綜合臺區的實際情況和上級主管技術部門要求及工程現場實際情況勘察考慮,本方案需要把臺區的安防監控系統建設成高水平,技術先進、數字化、可擴展的監控系統。本方案設計時綜合考察了當今普遍使用的數字監控體系結構，結合臺內具體實際情況，本著適度超前、計性價比高、具備以后系統便于入網的設計理念。此系統設計遵循先進性、可靠性、安全性、可擴充性、規范性等原則。

　　1.1　系統的合理性

　　這是系統設計的基本原則,主要考慮在現場與外界相通的出入口、外圍，人員流動大區域等重要場所安裝攝像機。力爭做到無死角又不浪費攝像機，使系統的設計合理并達到最優。

　　1.2　實用性

　　從性能價格比的角度考慮，系統的關鍵部分可采用國內、外知名廠家的產品,國內較完善的技術可以采用國產或臺灣品牌。保證了整個系統的可靠性。同時，兼顧到功能的完善和操作簡單化的要求,使本系統達到處理意外情況時反應迅速、正確,提高了保安工作的效率。



2　臺區系統的設計構想

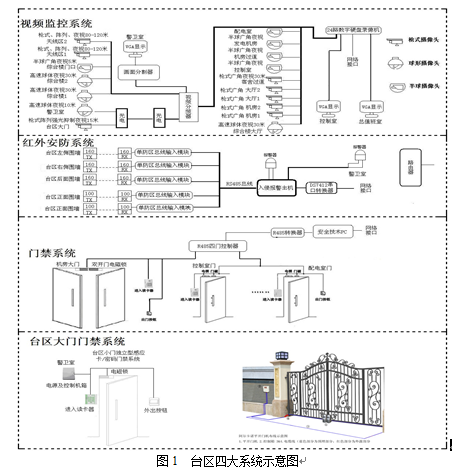

　　整個安防監控系統主要由視頻監控系統、紅外報警系統、機房門禁系統，臺區大小門門禁系統這四個各自獨立有相互聯系的子系統組成。系統結構都基本采用星型網絡拓?fù)浣Y(jié)構設計，以監控主機為中心節點，視頻線路分別連接到每個攝像機,和主動入侵紅外報警器上。電源線路和控制線路采用總線結構形式。系統的結構設計如圖1所示：

　　根據臺內安防設計要求及對臺區現場情況勘察分析，本系統的視頻監控系統由：1臺24路硬盤錄像機主機、1個8分16路視頻分頻器、1臺畫面分割器、1對2路光端機、3臺顯示器和17支各型號的紅外一體攝像機及前端電源和相關軟件組成，值班室、總值班室、警衛室各一臺顯示器，用來完成所有攝像機信號的視頻顯示。通過硬盤進行錄像，根據視頻錄像存儲時間要求，經過計算，硬盤錄像機需配備4塊2T硬盤，當硬盤空間存滿后會自動覆蓋存儲期限最長的視頻資料，無需人為干預。對于視頻控制系統攝像頭按放位置,經過現場實際勘察綜合分析,視頻攝像頭布控點如下：

　　綜合辦公樓共安裝15個攝像頭，具體分布情況及攝像頭類型為：配電室、發電機房槍式廣角紅外攝像機各1個，對配電室和發電機房進行實時監控與記錄，避免意外事故發生。發射機房斜對角槍式廣角紅外攝像機各1個；機房值班室半球廣角紅外攝像機1個，可以對機房全景實時監控錄像，設備出現故障，可以通過錄像記錄判斷事故類型。機房過道半球廣角紅外攝像機1個，監視進出機房技術區人員情況。大廳辦公室兩側半球廣角紅外攝像機各1個；二樓大廳高速智能球攝像機1個；綜合辦公樓大門口半球廣角紅外夜視5m攝像機1個；辦公樓大廳二樓外墻兩側槍式陣列紅外夜視120m攝像頭各1個；宿舍過道半球廣角紅外夜視30m攝像頭1個；辦公樓正面兩側70m可探測高速球型紅外攝像頭各1個，這幾個攝像頭主要監視公共場所人員及天線區其他安全情況記錄。

　　臺區大門口共安裝2個攝像頭，分別是警衛室門口30m高速球型紅外攝像頭1個，對進出人員進行詳細記錄。臺區大門槍式陣列強光抑制15~30m紅外攝像機1個，對來臺人員進行記錄。

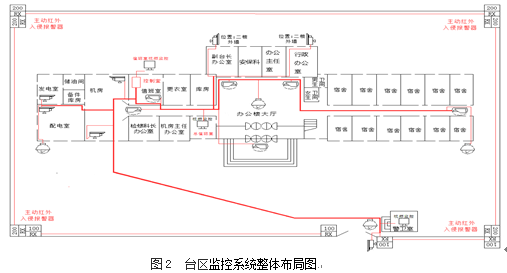

　　紅外線報警系統由3對有效距離200m的主動入侵紅外對射報警器、2對有效距離100m的主動入侵紅外對射報警器、2個報警器和一臺報警主機組成。主要記錄翻墻人員及物體越墻報警。報警主機按放于機房值班室的控制臺上，分一路報警器于警衛室。整個監控系統整體布局如圖2所示。

　　機房門禁系統主要由1臺R485型四門控制器主機、3臺讀卡器、1個雙門電磁鎖、2個單門電磁鎖和主控制軟件組成，主控機房大門、機房值班室門和配電室門。

　　臺區大小門門禁系統分為小門的獨立感應卡/密碼門禁系統和臺區大門阿爾卡諾平開門系統兩個獨立系統。小門的單門密碼門禁系統主要由控制箱、電磁鎖、進入讀卡器、外出按鈕構成。主控箱安裝在警衛室內，信號及電源線走的是先鋪設好的底線穿線槽，并且加裝了人員進出入報警器。此系統采用獨特的金屬外殼設計，靈巧的鍵盤面板操作，內置高檔微處理器，抗干擾能力強，安全性和可靠性極高，可為2 000個用戶提供強大的安全保障。大門的阿爾卡諾平開門系統由其控制箱,滾輪式平開機、無線遙控器構成。其控制箱安裝在警務室，無線信號接收天線安裝于警衛室外，以便于更好的接受無線遙控器發出的開關門信號。遙控型滾輪驅動式平開門機系統具有自動鎖定機構，實現了驅動、鎖定功能一體化，安全、可靠。結構緊湊、啟動力矩大。安裝在大門遠離鉸鏈的一側，高效、安全省電。門機有獨特的滑動式減震裝置，能自動升降、適應高低不平的路面，且無須鋪設軌道。大門可開啟任意角度，不受門機限制。任何新舊大門均可安裝使用，且不破壞門體及門柱結構。



4　臺區系統監視記錄說明

　　視頻監控系統中，選用嵌入式硬盤錄像機為其系統的控制核心。系統中所有的視頻圖像都傳回到機房值班室的監控臺，接入到24路嵌入式硬盤錄像機，通過安裝相應數量的硬盤進行資料存儲，17路視頻輸入配置，采用H.264壓縮技術，圖像更清晰，細節逼真。錄像、回放、監視實時全方位等。預留網絡接口,可實行遠程監控功能。錄像時間設置為兩個月，該系統中配備4塊2T的硬盤，可以長時間的保存視頻文件，以滿足錄像資料保存要求。該系統承擔著對臺區內外所有可視場所的實時監控任務。根據需求，本監控系統主要是由前端信號采集部分、信號傳輸部分、信息處理中心、顯示和存儲部分組成。

4.1　視頻采集部分

　　攝像部分是整個視頻監控系統的前沿部分，是整個系統的“眼睛”。 整個視頻采集部分由14個紅外夜視一體攝像機和4個高速球機組成。它布置在綜合辦公樓所有重要部位和臺區大門口部位，使其視場角能覆蓋到整個被監視的各個部位。如果我們被監視場所面積較大時，為節省攝像機所用的數量、簡化傳輸系統及控制與顯示系統，我們可以在攝像機上加裝適當?shù)溺R頭，使攝像機所能觀察的場景更清楚。

4.2　視頻信號傳輸部分

　　傳輸部分就是系統圖像信號的傳輸通道。根據現場的勘察采用視頻基帶(同軸電纜)傳輸和光纖傳輸相結合。50m范圍之內,主機對前端攝像機的視頻信號線及控制線采用同軸電纜傳輸方式。也就是一根電纜中既傳輸視頻信號又傳輸控制信號。100m范圍內,采用光纖傳輸，通過光端機與光接收機進行信號轉換傳輸。通過實踐情況討論分析，決定綜合辦公樓區的視頻傳輸線路采用同軸電纜進行傳輸。臺區大門口的兩個攝像頭傳輸線采用光纖傳輸，設備電源在警衛室就近解決，電源線采用0.75平方銅芯線進行送電。

4.3　信息處理部分

　　信息處理單元是整個監控系統系統核心,它對前端傳送過來的視頻信息、音頻信息、紅外報警信息進行實時的計算處理，并將處理后的信息傳送給顯示和報警單元顯示報警。本系統的信息處理單元主要有24路視頻錄像機、防盜報警主機、R485型四門控制主機，對前端送來的視頻信息、報警信息、開鎖信息進行處理。

4.4　顯示和存儲部分

　　顯示部分主要是3臺液晶顯示器組成,分別放置在機房值班室、總值班室、警衛室，值班室和總值班室可以實時監控綜合辦公樓和臺區內外所有情況，而警衛室只能監視臺區內外情況，對綜合辦公樓的室內視頻監控?zé)o權限。防盜報警器機房值班室和警衛室各一趟，對有人翻越及物體拋越外墻進行實時聲光報警，已提醒值班人員和門衛有人私闖臺區。關于視頻監控畫面的存儲，選用了4塊2T硬盤進行存儲，可對所有監控畫面連續存儲半年之久。
