出。點擊“導出csv”可以將解析后所有規則或不合理的規則導出到csv文件。

2.2 工具應用演示

2.2.1 工具參數初始化

工具參數初始化包括防火墻參數設置及內部區域地址段設置,完成防火墻型號及防火墻配置文件參數設置。雙擊運行軟件,選擇防火墻配置文件路徑,及防火墻類型;同時在右邊錄入內部區域包含的IP地址段;區域1、2、3分別對應配置文件物理路徑、防火墻型號及內部區域地址段。

2.2.2 ACL策略獲取與展示

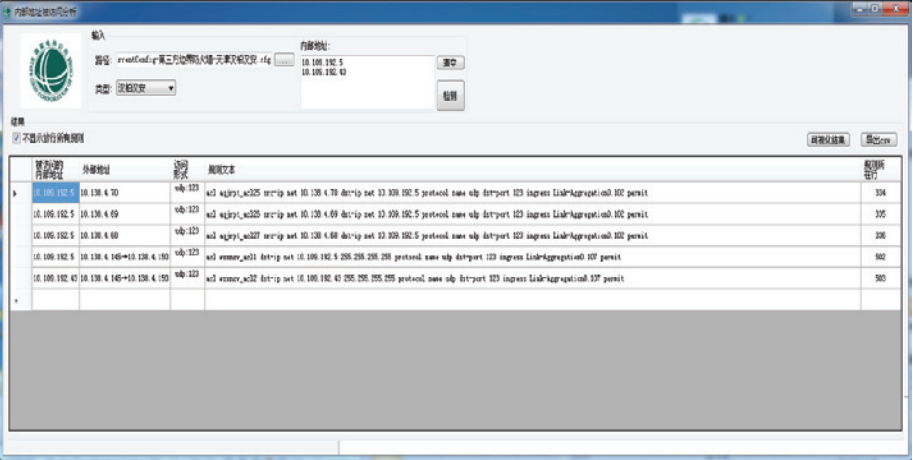

點擊“檢測”按鈕,展示策略檢測結果,按照防火墻策略的基本域設計展示表的字段,包括：被訪問的內部地址、外部地址、訪問形式、規則文本及規則所在行（見圖1）。

圖1 內部地址開放情況分析Fig.1 Opening situation analysis of internal address

1）被訪問的內部地址：ACL規則目的地址。

2）外部地址：ACL規則源地址。

3）訪問形式：ACL規則規定的協議和端口信息。

4）規則文本：ACL規則的文本信息。

5）規則所在行：ACL規則在文件中所在的行。

點擊“不顯示放行所有規則”,將會過濾掉那些放行任何源地址到任何目的地址的規則（如有配置的運行任何地址之間進行icmp的規則）（見圖2）。

圖2 內部地址開放情況分析（不顯示放行所有規則）Fig.2 Opening situation analysis of internal address (no display of all release rules)

2.2.3 ACL策略合規性分析

1）危險策略發現。工具可以解析出防火墻規則中設置范圍過大的規則,包括端口為ANY、地址范圍沒有限制的策略。危險規則分析如圖3所示,配置文件中603、624、659、645行對應的防火墻策略開發端口為ANY,695行對應的策略源地址、目的地址均為ANY。

圖3 危險規則分析Fig.3 Hazard rule analysis

2）過期策略、被包含及未使用的無效策略發現。工具可分析出防火墻規則中無效的規則。包括已過期的規則：防火墻設置的有效時間已過期;被包含的規則：已經有其他比較大的規則完全能包含這條規則;未使用的規則：規則存在但是沒有啟用（見圖4）。

圖4 無效規則分析Fig.4 Invalid rule analysis

3）存在交叉關系或者重復開放的沖突策略發現。工具可檢測防火墻與其他規則存在交集的防火墻策略,可展示沖突策略總數,并從In、Out及動作域多個角度展示沖突策略明細情況（見圖5）。

圖5 沖突策略分析與展示Fig.5 Conflict strategy analysis and presentation

4）ACL策略查找功能。提供了按照常用固定端口過濾規則功能,方便查看風險性比較高的通用協議開放情況,如：查找過濾安全外殼（Secure Shell,SSH）協議（TCP 22端口）、遠程桌面協議（Remote Desktop Protocol,RDP）（TCP 3389端口）、X顯示監控協議（XDisplay Manager Control Protocol,XDMCP）（UDP 177端口）。可以展示規則方向、源地址、目的地址及原規則文本、行數等信息。

5）ACL策略導出與備份。點擊“導出”按鈕可以將解析的規則導出到csv文件中,后續可有利用excel功能對策略中的端口等信息進行高級過濾分析,如獲取開放了SSH、SNMP等服務的網絡地址。

 3 結語

黃山供電公司自主研發的防火墻ACL策略解析分析工具很好地解決了防火墻規則過于繁瑣龐大、不利于分析管理的問題,網絡安全運維人員可利用工具快速發現內網區域地址資源開放情況,并針對不合規的開放進行整改、完善,實現不合規策略的早發現、早處理,降低因策略的不合理設置帶來的安全風險。

(編輯:張京娜)
