光傳輸設備



光端機是我們內部方便稱呼而使用的，正式名稱是SDH光傳輸設備。SDH光傳輸設備，是一種將復接、線路傳輸及交換功能融為一體、并由統一網管系統操作的綜合信息傳送網絡。SDH光傳輸設備可實現網絡有效管理、實時業務監控、動態網絡維護、不同廠商設備間的互通等多項功能，由于兼容性好，傳輸方式先進，因此是當今世界信息領域在傳輸技術方面的發展和應用的熱點，在通信光傳輸網絡中占據主要地位。在目前應用的背景下，單條光路最大的使用帶寬容量是2.5G，常見于樞紐站點的傳輸。當然，如果到了省級的層面，帶寬容量可能會高達10G以上。



在實際應用時，SDH光傳輸設備是從DDF側，將站內所有的2M信號匯聚為光傳輸信號，通過尾纖連接至ODF上從而傳輸出站。常見的維護操作是在網管上進行光路的調整，站內巡視的時候需及時清理它的風扇擋板，否則容易導致溫度變高而導致不正常。

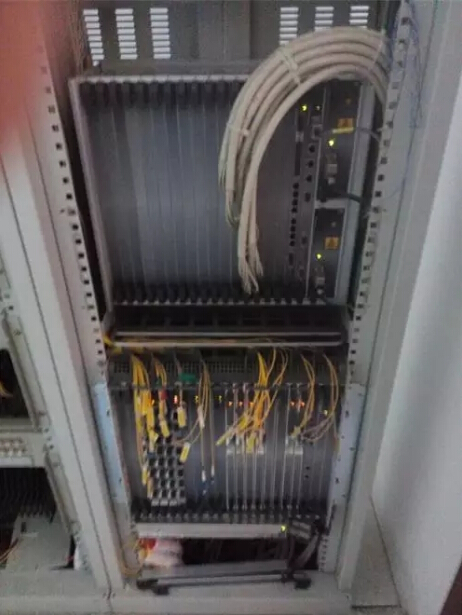

常見的光傳輸設備長這樣，上層的一大捆線就是2M線，這是往DDF去的，下一層好多黃色的纖就是尾纖，連接到ODF端子上。



交換機和路由器



路由器在電力通信的作用和光傳輸設備類似，一般是站內的出口設備，即所有業務以網線的形式接入至路由器，再由路由器經過特定的路由到達局端。可以說是等同地位乃至更超前的地位，它可以支持很多協議，并且提供的GE口既可以接光纜尾纖，也可以接網線，兼容性更好，且傳輸方式較PCM和光傳輸組合來講要簡單很多，減少了很多中間節點，方便檢修人員更精確地定位故障點。當然，它的缺點就是：當光路發生故障時，不如SDH設備切換通道快，需要花費一段時間才能計算好備用路由;且需要所有業務要以網線的方式接入至路由器。而目前的老站里，電話業務還不支持網線。最近電力系統推行應用的D5000系統，就是經過由路由器組成的調度數據網絡進行的傳輸，而站內的D5000設備就是以網線的形式接入至路由器。
